特征
設計及安裝容易、體積小重量輕、高精度、高剛性、配備齊全、最適化設計

應用
FPD產業、半導體產業三、醫療自動化產業、面板傳送定位、檢測或試驗環境、食品機構設備

上銀KK模組型號大全：

KK3001C-75A1-F0、KK3001C-100A1-F0、KK3001C-125A1-F0、KK3001C-150A1-F0、KK3001C-175A1-F0、KK3001C-200A1-F0
KK3001P-75A1-F0、KK3001P-100A1-F0、KK3001P-125A1-F0、KK3001P-150A1-F0、KK3001P-175A1-F0、KK3001P-200A1-F0

KK4001C-100A1-F0、KK4001C-150A1-F0、KK4001C-200A1-F0
KK4001P-100A1-F0、KK4001P-150A1-F0、KK4001P-200A1-F0

KK5002C-150A1-F0、KK5002C-200A1-F0、KK5002C-250A1-F0、KK5002C-300A1-F0
KK5002P-150A1-F0、KK5002P-200A1-F0、KK5002P-250A1-F0、KK5002P-300A1-F0

KK6005C-150A1-F0、KK6005C-200A1-F0、KK6005C-300A1-F0、KK6005C-400A1-F0、KK6005C-500A1-F0、KK6005C-600A1-F0
KK6005P-150A1-F0、KK6005P-200A1-F0、KK6005P-300A1-F0、KK6005P-400A1-F0、KK6005P-500A1-F0、KK6005P-600A1-F0
KK6010C-150A1-F0、KK6010C-200A1-F0、KK6010C-300A1-F0、KK6010C-400A1-F0、KK6010C-500A1-F0、KK6010C-600A1-F0
KK6010P-150A1-F0、KK6010P-200A1-F0、KK6010P-300A1-F0、KK6010P-400A1-F0、KK6010P-500A1-F0、KK6010P-600A1-F0

KK8010C-340A1-F0、KK8010C-440A1-F0、KK8010C-540A1-F0、KK8010C-640A1-F0、KK8010C-740A1-F0、KK8010C-940A1-F0
KK8010P-340A1-F0、KK8010P-440A1-F0、KK8010P-540A1-F0、KK8010P-640A1-F0、KK8010P-740A1-F0、KK8010P-940A1-F0
KK8020C-340A1-F0、KK8020C-440A1-F0、KK8020C-540A1-F0、KK8020C-640A1-F0、KK8020C-740A1-F0、KK8020C-940A1-F0
KK8020P-340A1-F0、KK8020P-440A1-F0、KK8020P-540A1-F0、KK8020P-640A1-F0、KK8020P-740A1-F0、KK8020P-940A1-F0

KK8610C-340A1-F0、KK8610C-440A1-F0、KK8610C-540A1-F0、KK8610C-640A1-F0、KK8610C-740A1-F0、KK8610C-940A1-F0
KK8610P-340A1-F0、KK8610P-440A1-F0、KK8610P-540A1-F0、KK8610P-640A1-F0、KK8610P-740A1-F0、KK8610P-940A1-F0
KK8620C-340A1-F0、KK8620C-440A1-F0、KK8620C-540A1-F0、KK8620C-640A1-F0、KK8620C-740A1-F0、KK8620C-940A1-F0
KK8620P-340A1-F0、KK8620P-440A1-F0、KK8620P-540A1-F0、KK8620P-640A1-F0、KK8620P-740A1-F0、KK8620P-940A1-F0

KK10020C-980A1-F0、KK10020C-1080A1-F0、KK10020C-1180A1-F0、KK10020C-1280A1-F0、KK10020C-1380A1-F0
KK10020P-980A1-F0、KK10020P-1080A1-F0、KK10020P-1180A1-F0、KK10020P-1280A1-F0、KK10020P-1380A1-F0

KK13025C-980A1-F0、KK13025C-1180A1-F0、KK13025C-1380A1-F0、KK13025C-1680A1-F0
KK13025P-980A1-F0、KK13025P-1180A1-F0、KK13025P-1380A1-F0、KK13025P-1680A1-F0

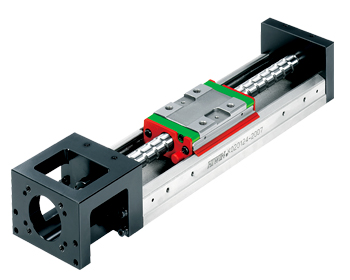

上銀KK模組是由馬達驅動的移動平臺，由滾珠螺桿和U型線性滑軌導引構成，其滑座同時為滾珠螺桿的驅動螺帽及線性滑軌的導引滑塊。

 上銀KK模組特點如下：
（1）多工設計：整合驅動用的滾珠螺桿及導引用U型軌道，除提供精密直線運動，也能搭配多功能配件。在導入多用途的應用設計時非常方便，也能達成高精密線性傳動的需求。
（2）體積小重量輕：U型軌道可當導引軌道，亦用搭平臺結構，大幅縮小安裝體積，并以有限元素法設計出最佳化結構，得到最佳剛性與重量比例。低扭力與低慣量的平順定位運動可減少能源耗用。
（3）高精度與高剛性：籍由各方向的荷重對鋼珠接觸位置的變形量分析，得知此精密線性模組具高精度與高剛性的特性。以有限元素法的最佳化結構設計，得到最佳剛性與重量比例。
（4）檢測容易與配備齊全：定位精度、定位重現性、行走平行度及起動扭力等功能容易檢測。
（5）組裝便利與維護容易：組裝人員不需專業熟手可以組裝完成。良好的防塵與潤滑，容易維護保養，提供機臺報廢后的再生利用。
（6）用途：檢查機臺，點膠機，表面粘著設備，機械手臂，粘晶機，覆晶機。亦可依客戶設計要求組合XY平臺。

上銀KK模組的優點：
（1）上銀KK模組的檢測容易與配備齊全：定位精度、定位重現性、行走平行度及起動扭力等功能容易檢測。
（2）上銀KK模組的最適化設計：整合驅動用的滾珠螺桿及導引用U型軌道，除提供精密直線運動，也能搭配多功能配件。在導入多用途的應用設計時非常方便，也能達成高精密線性傳動的需求。
（3）上銀KK模組的組裝便利與維護容易：組裝人員不需專業熟手可以組裝完成。良好的防塵與潤滑，容易維護保養，提供機臺報廢后的再生利用。 　
（4）上銀KK模組的精度高與剛性強：籍由各方向的荷重對鋼珠接觸位置的變形量分析，得知此精密線性模組具高精度與高剛性的特性。以有限元素法的最佳化結構設計，得到最佳剛性與重量比例?！　?br /> （5）上銀KK模組的體積小重量輕： U型軌道可當導引軌道，亦用搭平臺結構，大幅縮小安裝體積，并以有限元素法設計出最佳化結構，得到最佳剛性與重量比例。低扭力與低慣量的平順定位運動，可減少能源耗用。

上銀KK模組的儲放與安裝：
1、搬運是應避免墜落或碰撞。
2、儲放本產品時，建議平放并妥善包裝，避免暴露于高溫、低溫、潮濕的環境。
3、切勿子航拆解貨改裝上銀KK模組，以免異物進入或產品破壞，造成功能異?；蚬鹿?。
4、安裝時應將上銀KK模組鎖固，以免因振動松脫。
5、安裝聯軸器和馬達時，須選用適當?shù)脑?，并注意對?zhǔn)軸中心線后將螺絲鎖固，切勿強行安裝。

上銀KK模組操作使用：
1、操作時須依照型錄記載的額定條件，例如最高轉速，負荷等，以免照抄功能損壞或工傷事故。
2、應避免粉塵，切削等異物侵入滾珠循環系統內，造成損壞，壽命減短貨功能異常。
3、操作環境溫度應在80攝氏度以下，若需應用在高溫的場所的產品，請與百家業務洽談。
4、環境特殊時，例如強大的振動，真空室，無塵室，腐蝕性化學物，有機溶劑或藥劑，極高溫或低溫，潮濕濺水，油滴油霧，高鹽分，重負荷，垂直或懸臂安裝等，請先與百家業務確認本產品適用條件。
5、垂直安裝時，負載有墜落的危險，建議加裝適當?shù)纳奋?，并與使用前確認煞車功能正常。

上銀KK模組的維護：
1、初次使用前應先將潤滑油補滿，請注意油品種類，不同的潤滑油不可混用。
2、正常使用狀況下，建議每行走100Km應檢查運轉狀況一下，清除積污。

上銀系列的kk模組，是臺灣hiwin品牌的線性模組，多用在檢查機臺，點膠機，表面粘著設備，機械手，粘晶機，覆晶機，自動鉆孔機。亦可依客戶設計要求組合x-y平臺。
